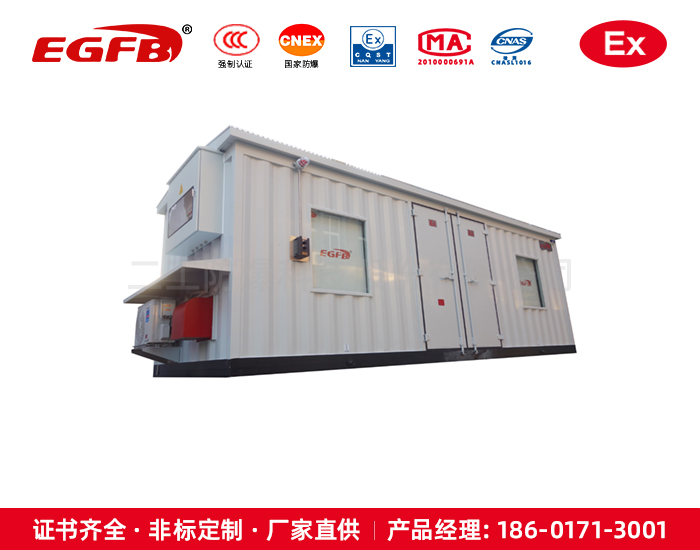

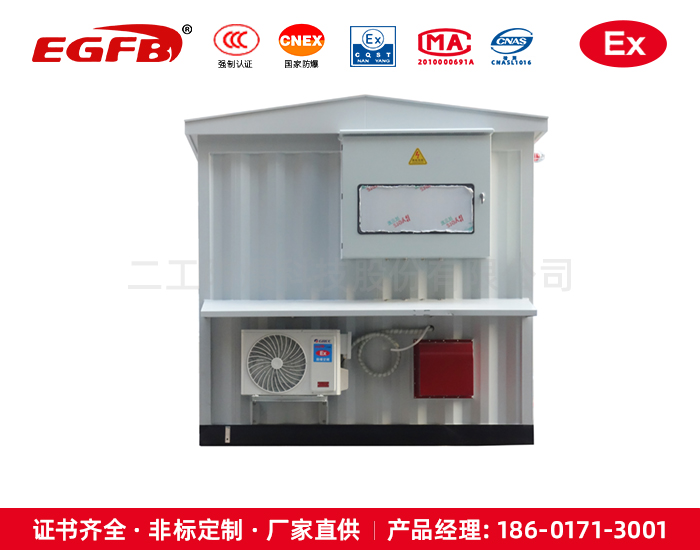

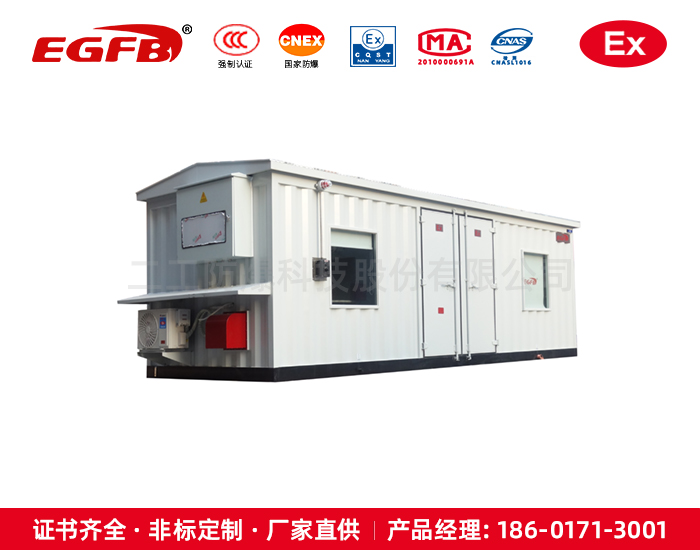

油田防爆分析小屋

油田防爆小屋用于海上鉆井平臺、煉油廠、油田，作為現場煙氣污染源排放連續在線監測系統使用，具有防爆功能。

油田防爆小屋包含分析小屋構造、防爆及通風方式、配置清單和安全聯鎖四個方面。

油田防爆小屋構造：

防爆小屋尺寸一般為3000mm（長）×4000mm（寬）×3000mm（高），需根據使用空間要求設計。

一般情況下，油田防爆分析小屋必須使用304不銹鋼拉絲覆膜板制作，不能使用碳鋼板，因?yàn)橛吞锃h(huán)境比較復雜，使用碳鋼板制作的小屋用一段時間就生銹了，而不銹鋼的防腐性能好，不會出現這個問題。

屋頂面板使用搭扣結構的拼裝式防雨設計或平面焊接式防雨設計。

防爆小屋配電：
分析小屋的照明燈、空調、維修插座等公用設備由工業電源供電,設置公用電源配電箱，UPS配電箱，公共電源接線箱（不銹鋼304），UPS電源接線箱（不銹鋼304）

油田防爆小屋連鎖報警系統：

所有檢測器均配現場聲光報警裝置，硫化氫檢測器達到上限，可燃?xì)怏w檢測器達到上限，氧氣濃度達到下限，氫氣檢測器達到上限，對應的報警器報警，并把信號遠傳至DCS控制室，同時打開排風扇，進行換氣補充新鮮空氣，聲光報警器（旋轉閃光型），裝在小屋外。

防爆等級: ExdeibmbnApIIBT4GC

部件名稱

型號規格

數量

防爆等級

防爆冷暖空調(1.5P\220V)

BKFR

1

ExdibmbnAIIBT4Gc

防爆防腐全塑熒光燈(帶應急)

BYS-2X40-J

1

ExedIICT6

LED 防爆燈(門頂部)

KHD-20

ExdIICT6Gb

防爆接線箱(電源)

BJX-T

2

ExeIICT6Gb

防爆接線箱(信號)

BJX-T

1

ExeIICT6Gb

防爆照明(動力)配電箱(儀表用)

BXM(D)51-T

2

ExdIICT4Gb

防爆控制箱(照明/風機開關)

BXK

2

ExedIICT6

防爆聲光報警燈(紅)

BBJ

4

ExdIICT6Gb

防爆排風扇(含防護罩)

BFS-300

1

ExdIICT4Gb

防爆可燃?xì)怏w檢測器

1

ExdIICT6Gb

防爆氫氣檢測器

ExdIICT6Gb

防爆低氧檢測器

02

1

ExdIICT6Gb

防爆有毒氣體檢測器

H2S

1

ExdIICT6Gb

防爆插銷

15A/220V

1

ExedIICT4Gb

PLC

S7200

1

防爆分析小屋本體

1

ExdeibmbnApIIBT4Gc
